集成电路（IC）
集成电路（integratedcircuit，港台称之为积体电路）是一种微型电子器件或部件。采用一定的
工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在
一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微
型结构；其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和
焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。
集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成
本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛
的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。用集成电路来装配电子设备，其装
配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。
它在电路中用字母“IC”（也有用文字符号“N”等）表示。
1．集成电路的分类
（一）按功能结构分类
集成电路按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三
大类。模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号（指幅度随时间边疆变化
的信号。例如半导体收音机的音频信号、录放机的磁带信号等），其输入信号和输出信号成比例
关系。而数字集成电路用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信
号。例如VCD、DVD重放的音频信号和视频信号）。
（二）按制作工艺分类
集成电路按制作工艺可分为半导体集成电路和薄膜集成电路。
膜集成电路又分类厚膜集成电路和薄膜集成电路。
（三）按集成度高低分类
集成电路按集成度高低的不同可分为小规模集成电路、中规模集成电路、大规模集成电路、超大规
模集成电路、特大规模集成电路和巨大规模集成电路。
（四）按导电类型不同分类
集成电路按导电类型可分为双极型集成电路和单极型集成电路,他们都是数字集成电路.
双极型集成电路的制作工艺复杂，功耗较大，代表集成电路有TTL、ECL、HTL、LST-TL、STTL等
类型。单极型集成电路的制作工艺简单，功耗也较低，易于制成大规模集成电路，代表集成电路有
CMOS、NMOS、PMOS等类型。
（五）按用途分类
集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电
路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集
成电路、语言集成电路、报警器用集成电路及各种专用集成电路。
（六）按应用领域分
集成电路按应用领域可分为标准通用集成电路和专用集成电路。
(七)按外形分
集成电路按外形可分为圆形(金属外壳晶体管封装型,一般适合用于大功率)、扁平型(稳定性好,体积小)
和双列直插型.

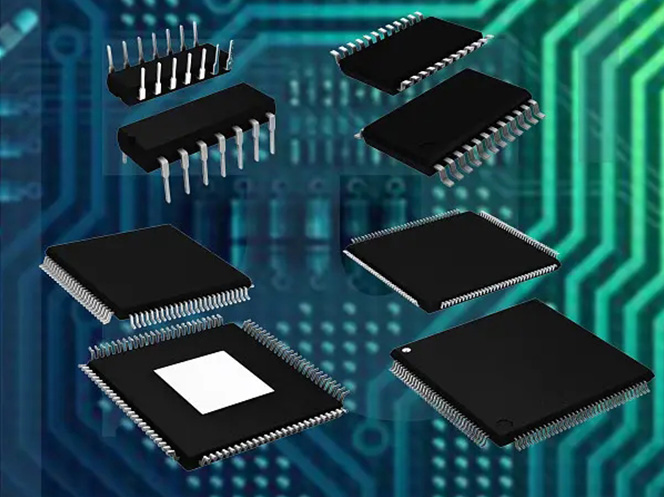

2． 集成电路的封装种类
①直插式封装
直插式封装集成电路是引脚插入印制板中，然后再焊接的一种集成电路封装形式，主要有单列式封装
和双列直插式封装。其中单列式封装有单列直插式封装(SingleInlinePackage，缩写为SIP和单列直插
式封装(Zig-ZagInlinePackage，缩写为ZIP)，单列直插式封装的集成电路只有一排引脚，单列曲插式
封装的集成电路一排引脚又分成两排进行安装。双列直插式封装又称DIP封装(DualInlinePackage)，这
种封装的集成电路具有两排引脚。适合PCB的穿孔安装；易于对PCB布线；安装方便。双列直插式封装
的结构形式主要有多层陶瓷双列直插式封装、单层陶瓷双列直插式封装、引线框架式封装等。
②．贴片封装
随着生产技术的提高，电子产品的体积越来越小，体积较大的直插式封装集成电路已经不能满足需要。
故设计者又研制出一种贴片封装的集成电路，这种封装的集成电路引脚很小，可以直接焊接在印制电路
板的印制导线上。贴片封装的集成电路主要有薄型QFP(TQFP)、细引脚间距QFP(VQFP)、缩小型QFP
(SQFP)、塑料QFP(PQFP)、金属QFP(MetalQFP)、载带QFP(TapeQFP)、J型引脚小外形封装(SOJ)、
薄小外形封装(TSOP)、甚小外形封装(V S O P)、缩小型S OP(SSOP)、薄的缩小型SOP(TSSOP)及小外
形集成电路(SOIC)等派生封装。
③．BGA封装 (Ball Grid ArrayPackage)
又名球栅阵列封装，BGA封装的引脚以圆形或柱状焊点按阵列形式分布在封装下面。采用该封装形式的
集成电路主要有CPU以及南北桥等的高密度、高性能、多功能集成电路。BGA封装集成电路的优点是虽
然增加了引脚数，但引脚间距并没有减小反而增加了，从而提高了组装成品率；厚度和重量都较以前的
封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性
高。
④．厚膜封装厚膜
集成电路就是把专用的集成电路芯片与相关的电容、电阻元件都集成在一个基板上，然后在其外部采用
标准的封装形式，并引出引脚的一种模块化的集成电路。
